Jordkarakteristik
Til karakterisering af de tre sandtyper i den sandfyldte rende, er der udført sigteanalyser med efterfølgende optegning af kornkurver. Ud fra kornfordelingen er der beregnet en værdi for konduktiviteten, K.

Figur 2 De tre sandtyper, grus, grov sand og fin sand.


Sigteanalysen blev udført på tørret jord i et sigtetårn med sigte med maskevidder som vist i nedenstående tabel. I tabellen er kornfordelingen for de tre sandtyper også angivet.

Tabel 1 Kornfordeling


 Grus, totalvægt: 300,23 g
Sigte Sigterest Gennemfald Vægtprocent
[mm] [g] [g] [%]
8.0 0 300,23 100
4.0 0 300,23 100
2.0 119,38 180,85 60,24
1.0 179,44 1,41 0,47
0.500 0,97 0,44 0,15
0.425 0,07 0,37 0,12
0.250 0,08 0,29 0,10
0.125 0,15 0,14 0,05
0.075 0,05 0,09 0.03
Bund 0,09 - -

Grov sand, totalvægten: 200,04 g.
Sigterest Gennemfald Vægtprocent
[g] [g] [%]
0 198,94 100
1,63 197,31 99,73
14,49 182,82 92,45
18,49 164,33 83,16
77,03 87,30 43,88
25,85 61,45 30,89
37,93 23,52 11,82
10,28 13,24 6,66
6,60 6,64 3,34
6,64 - -

Fin sand, totalvægten: 150,04 g.
Sigterest Gennemfald Vægtprocent
[g] [g] [%]
0 150,02 100
0 150,02 100
0 150,02 100
0 150,02 100
0,07 149,95 99,95
0,07 149,88 99,90
5,05 144,83 96,54
93,54 51,29 34,19
47,79 3,50 2,33
3,50 - -















Ud fra ovenstående kornfordelinger er der optegnet kornkurver for de tre sandtyper:

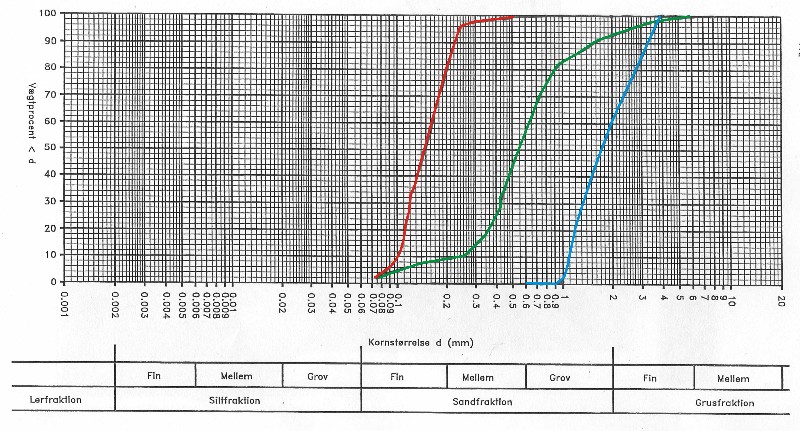

Figur 3 Kornkurver for de tre sandtyper. Den røde kurve er for fin sand, den grønne er for grov sand og den blå er for grus.


Efterfølgende er d10, d50, d60 samt uensformighedstallet, U, og konduktiviteten, K, for hver af de tre sandtyper bestemt. d10, d50, og d60 angiver hhv. 10%-, 50%- og 60%-fraktilen og er bestemt ud fra kornkurverne. Uensformighedstallet, U, er et udtryk for jordens sorteringsgrad [Harremöes et al., 2000].:



     hvor





U
d60
d10

er uensformighedstallet [-]

er 60%-fraktilen [mm]

er 10%-fraktilen [mm]



Konduktiviteten, K, er bestemt som [Dansk Ingeniørforening, 1984]:



     hvor

K

er konduktiviteten [m/s]


Det ovenstående udtryk kan dog kun anvendes når d10 er større end 0,1 og mindre end 3,0. Desuden skal jorden være velsorteret, hvilket kan vurderes ved uensformighedstallet, U.



Tabel 4 d10, d50, og d60 samt uensformighedstal, U, og konduktivitet, K, for grus.
  10%-fraktil 50%-fraktil 60%-fraktil Uensformighedstal Konduktivitet
  d10 d50 d60 U K
  [mm] [mm] [mm] [-] [m/s]
Grus 1,2 1,8 2 1,7 1,44E-2
Grov sand 0,20 0,54 0,65 3,25 4,0E-4
Fin sand 0,1 0,15 0,16 1,6 1,0E-4



Gruset ses at være en grov sandfraktion/ fin grusfraktion, og da uensformighedstallet, U, er mindre end 2,5, er det en velsorteret jordart [Harremöes et al., 2000].

Det grove sand har et uensformighedstal større end 2,5, og kan derfor ikke karakteriseres som velsorteret, hvilket også ses af kornkurven, da den strækker sig over hele sandfraktionen samt fin grusfraktionen. Den fundne værdi for konduktiviteten skal derfor, ved sammenligning med værdier bestemt på anden vis, vurderes i forhold til dette kriterium.

Kornkurven for fin sand strækker sig over fin sandfraktion og mellem sandfraktion, hvilket stemmer overens med, at uensformighedstallet for fin sand er lille, og dermed er det en velsorteret jordart.
