Bestemmelse af vandløbsgeometri for Østerå
Formål
For modelleringen af strømning, stoftransport og iltforhold i Østerå er vandløbsgeometrien for Østerå bestemt. Stederne på å forløbet, hvor geometrien er opmålt, ses af Figur 1.
Udførelse
Tværsnitsprofilerne er bestemt ved, at et målebånd er spændt udover åen fra brink til brink. Herefter er der gået en person iført vaders i åen med målestok og målt dybderne. Dybderne på åen er nær brinkerne målt med 20 cm intervaller mens de længere ude er målt med 40 cm intervaller. Dybderne er kun bestemt i den vandførende del af tværsnittene. Således er den del af åen, som er tilvokset med siv, ikke opmålt.
Nedenstående på Figur 2 ses et fotografi af et tværsnit mens der på Figur 3 ses en skitse af tværsnittet.
|

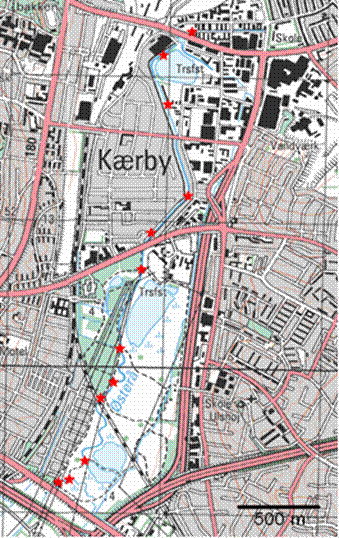

Figur 1 Oversigtskort over tværsnits-bestemmelser. Rød stjerneangiver, hvor vandløbsgeometrien er opmålt. |

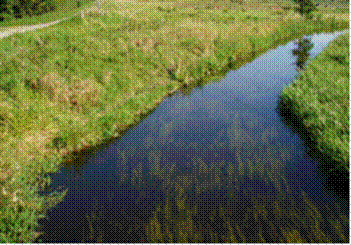

Figur 2 Foto af tværsnit.

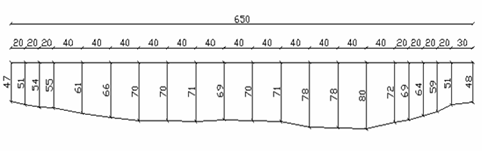

Figur 3 Skitse af tværsnit. |
Geometriske rådata kan downloades her:
