Sigteanalyse

Gennem en sigteanalyse er det forsøgt at bestemme teksturen for de 3 sandtyper, som er benyttet i forsøget.

Formål

Formålet med forsøget er at bestemme teksturen for de 3 benyttede sandtyper. Ud fra teksturbestemmelsen er der bestemt ca. værdier for sandtypernes hydrauliske evne. Disse værdier er afslutningsvis sammenlignet med erfaringsværdier.

Udførelse

Ca. 150 g af hvert materiale er afvejet og overført til en sigtesøjle. Der er er i forsøget benyttet 9 sigte med størrelserne 8, 4, 2, 1, 0.5, 0.425, 0.250, 0.125 og 0,075 mm. Efter sigtning i 10 min. er den tilbageholdte fraktion på hver sigte afvejet. Efterfølgende er gennemfaldet på hver sigte beregnet som procentdel af den samlede prøve. Resultatet er afbilledet enkeltlogaritmisk og teksturen er bestemt

Resultater

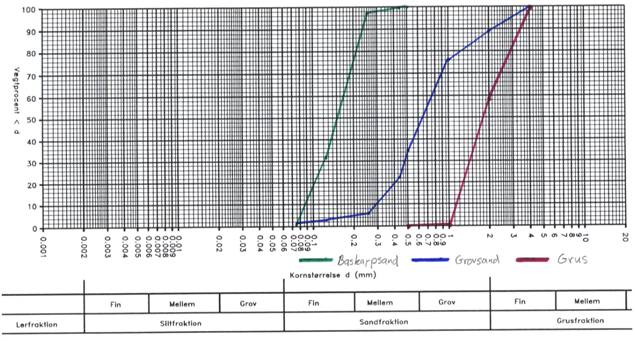

 Følgende kornkurver er bestemt, se Figur 1.



Figur 1 Resultat fra sigteanalyse.

Det ses af Figur 1, at baskarpsandet kan karakteriseres som finsand. Det ses endvidere, at de 2 øvrige jordtyper begge er karakteriseret som grovsand, eftersom størstedelen af korndiametrene for disse 2 jorde ligger i dette interval. Dog er den groveste af de to i dette projekt, fortsat benævnt som grus. Graden af velsorterethed og velgraderethed for de 3 jordtyper er bestemt ud fra uensformighedstallet. Uensformighedstallet er bestemt ud fra følgende udtryk [Harremoës et al., 2000]:



                                                                                                                                      (1)

hvor

d10           er 10% fraktilen på kornkurven [mm]

d60           er 60% fraktilen på kornkurven [mm]

Er uensformighedstallet over 5 er jorden betegnet som velgraderet. Tilsvarende er jorden betegnet som velsorteret, hvis U er under 2,5. I Tabel 1 er uensformighedstallene for de 3 jorder bestemt.





Baskarpsand

Grovsand

Grus

d60

0,17

0,75

2,05

d10

0,085

0,30

1,15

U

2

2,50

1,78

Tabel 1 Bestemmelse af uensformighedstal.



Det ses i Tabel 1 at baskarpsandet og gruset kan betegnes som velsorteret. Grovsandet ligger på grænsen.



Kornkurven er også benyttet til at give et estimat på den hydrauliske ledningsevne. I norm for fundering Dansk standard 415 [DS 415, 1984] forefindes følgende udtryk:



                                                                                                                              (2)

hvor

K            er den hydrauliske ledningsevne [m/s]

I Tabel 2 er den hydrauliske ledningsevne for de 3 benyttede jordtyper beregnet.





Baskarpsand

Grovsand

Grus

k [m/s]

7,2E-05

9,0E-04

1,3E-02

Tabel 2 Bestemmelse af hydraulisk ledningsevne ud fra DS 415.

Typiske værdier for k i grus ligger i intervallet 10-2-10-3 m/s. Tilsvarende værdier for sand er 10-2-10-5 m/s. [Karlby et al., 1998]. De opnåede værdier i Tabel 2 er dermed i overensstemmelse med virkeligheden. Værdierne i Tabel 2 skal dog tages med forbehold, eftersom der i beregningen ikke tages hensyn til pakningsgraden af materialet. Værdier i Tabel 2 benyttet som initialbetingelser ved modellering af vandtransporten.
