CFX

Ansys CFX er en finite-element model og et CFD (Computational Fluid Dynamics) baseret program, som bl.a. kan simulere 3 dimensional strømning og varmetransport. CFD bygger på Navier Stokes ligningerne som beskriver processerne af moment-, varme og masseoverførsel i både laminare og turbulente strømninger. Da Navier Stokes ligningerne kan være meget beregningskrævende for turbulente strømninger, er de omskrevet i en række numeriske modeller. CFX kan heriblandt benytte turbulensmodellerne k-Epsilon og LES Smagorinsky (Large Eddy Simulation), som anvendes i simuleringen af forsøgsopstillingen.

Hver simulering i CFX er delt op i fire komponenter:
1. Geometri og grid (Workbench)
2. Fysisk definition (CFX-Pre)
3. Beregning (CFX-Solver)
4. Resultat behandling (CFX-Post).

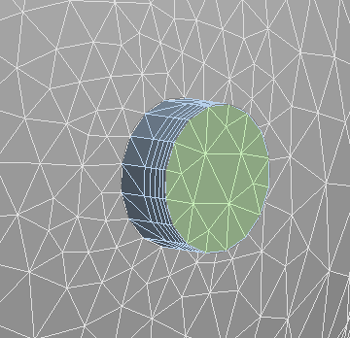

I CFX opdeles modelområdet i elementer der normalt har form som trekanter (tetraeder), som det kan ses på figur III.7.1. Dette medfører en meget fleksibel opbygning af gitteret, der kan følge de fleste geometriske former.
